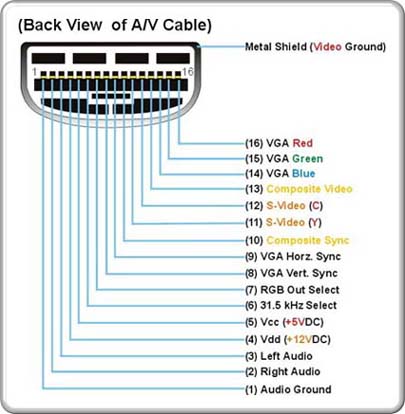

Schéma de la fiche de connection pour le câble vidéo (et à quoi ça sert) =>

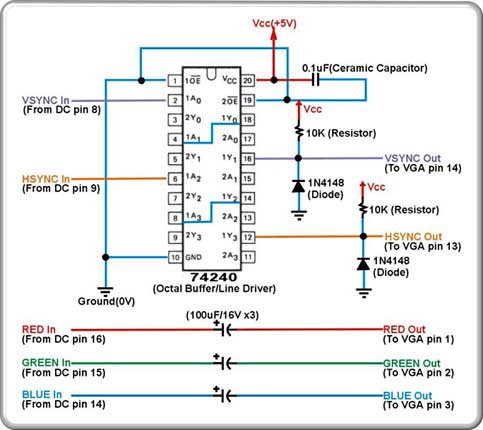

Puis le schéma d'une VGA-box assez simple.
Voilà une VGA-box un peu plus complexe, il y a plus de fils à tirer, mais elle à plus de fonctions, et on peut aussi rajouter 2 fiches RCA pour le son (à brancher sur sa chaine).
Quel que soit la VGA-box fabriquée, les composants sont courants donc simples à avoir.
